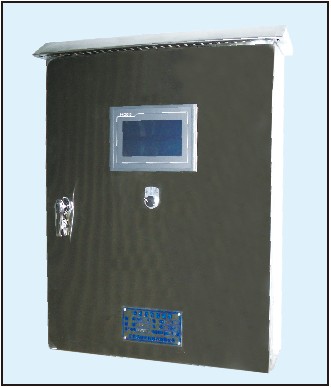

程序控制器(SCK-10-60A型)是與聲波清灰器配套使用的專用設備，通過控制電磁閥的開和關來控制清灰器的起和停。它是采用德國西門子公司的可編程控制器(PLC)為控制核心，具有工作穩定、可靠、抗干擾能力強等特點，適應各種工作環境。并可通過專用電纜實現與計算機或DCS系統的聯接。特點
1.專用于聲清灰系統電磁閥的控制。
2.控制器具有全自動功能，使得清灰器可按內部預先設置一系列自動控制時序自動起停。
3.用戶需要改動自動控制時序時，可通過修改清灰作業次數、清灰器的清灰時間以及清灰間隔時間來改變。
4.控制器還具有單個閥門點動和全系統點動的功能，便于用戶根據需要，臨時在任一時間內控制某一路清灰器的起停或全部清灰器依次起停一次。
5.根據用戶需求，該控制器可同時控制60臺清灰器。間隔4小時后重復運行。
6.控制器還可由Dcs系統主機遠程控制啟停并反饋給DCS主機控制器的工作狀態。
安裝及外形尺寸
SCK-10-60A型程序控制器采用室內壁掛式機箱，外形尺寸為800×600×200(高×寬×厚)毫米，詳見安裝尺寸圖。輸八電源線為2芯電纜(每芯2 5mmz)，接到控制器內空氣開關上(特別注意：火線接左端，零線接右端)。控制電磁閥線為2芯電纜(每芯1 5mmz)36根；與Dcs系統連接線為2芯電纜(每芯1 5mmz)4根。全部電纜從控制器底板進出線口進八控制器內，分別對應地連接到端子TB上，詳見端子接線圖。
與DCS系統連接的信號說明(以下四個信號均為結點信號，即開關信號)
1、啟動信號：對DCS而言為輸出信號，信號1(接通)瞬時為停止控制器工作，信號0(斷開)瞬時為啟動控制器工作，同時進入全系統點動狀態。
2、工作信號：對DCS而言為輸入信號，信號1(接通)時控制器處于自動狀態；信號0(斷開)時控制器處于非自動狀態。
3、清灰信號：對DCS而言為輸入信號，信號1(接通)時控制器正在進行清灰作業；信號0(斷開)時控制器清灰作業完畢。
4、故障信號：對DCS而言為輸入信號，信號1(接通)時控制器處于正常工作狀態；信號0(斷開)時控制器處于故障狀態。
技術參數
外形尺寸：800 X 600 X 200(高X寬X厚)毫米
重量：50千克
電源電壓：AC 220V(±10%)
頻率：50HZ
控制器功耗：100W
輸出控制點：10-60點
每點負載電流：1A(AC)
注：如果電磁閥由控制器供電，則總功率將視同時開啟的電磁閥數量而定。
